ATM2700内混式双组份划线机的创新点:

 一、ATM2700内混式双组份划线机的研发背景

近15年之久,但由于受施工设备的制约,一直未能推广,现有的施工工艺“外混式”,就是将A、B两组涂料分别通过两把喷枪喷至地面交叉混合,无法解决两组涂料的充分混合,也无法克服两组涂料完全对准“双眼皮”现象,早已被国外淘汰。ATM2700的研制成功,彻底解决了双组份标线施工混合和双眼皮缺陷,为我国双组份标线的全面推广铺平了道路。

二、双组份划线机的创新点

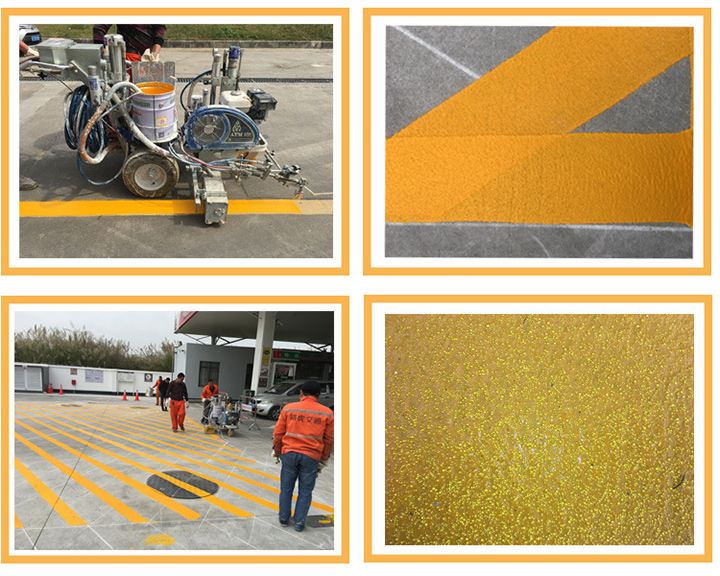

1、ATM2700双组份划线机喷枪内置了静态混合器,A组合B组涂料经静态混合器后,在喷嘴内喷出,使A、B两组涂料充分混合均匀,最大程度发挥了双组份涂料的性能,并且是经过混合成一体后喷出,不存在“双眼皮”现象。

2、为了确保A、B涂料的正确配比,使涂料的压力和料涂流量一致,设计了“一缸两泵”结构,即一个油缸直接驱动两个结构构、尺寸完全一样的柱塞泵,同时运动。

3、压差式换向液压直线马达驱动柱塞泵替代了传统的电磁换向液压缸驱动柱塞泵,使设备结构更简单,性能更稳定,操作更加简便,省去了传统的发电,电流和电气控制系统,操作者无需专业的电气知识就能操作。

4、国外的双组份内混手推式划线机,清洗系统采用的是压缩空气直接加压清洗罐至压力达0.7MPa, 清洗剂在0.7MPa压力下通过管道阀门清洗静态混合器喷枪、喷嘴。由于压力较低,无法彻底清洗,尤其是手喷枪作业时由于管道较长(10-15m), 清洗效果更差。我们通过反复试验对比ATM2700采用专用柱塞泵,清洗压力可达16 MPa,达到预期清洗效果,彻底解决了由于清洗不净二造成喷枪堵塞、固化等现象。

5、由于ATM2700双组份划线机是手推式作业,整机质量直接影响推车施工的轻便性。施工人员十分重视设备的轻重,所以我们在设计上采用了调压式变量泵结构,最大程度上提高了液压能的利用率,使液压油箱的体积仅为变量泵的1/3.
